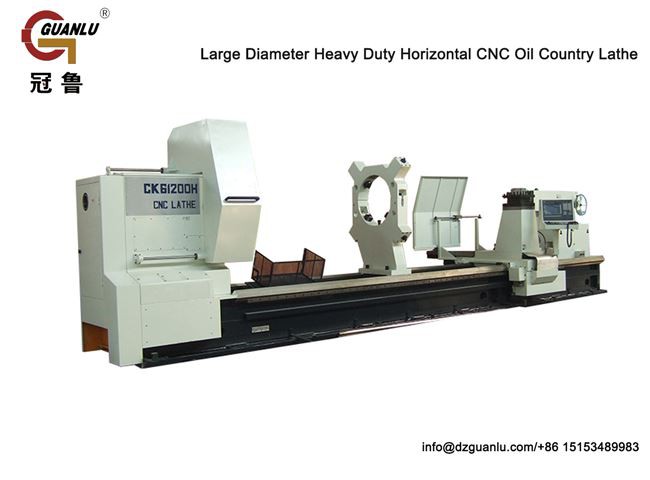

बड़े व्यास हैवी ड्यूटी क्षैतिज सीएनसी तेल देश खराद

बिस्तर पर मैक्स स्विंग व्यास

2100mm

टूल पोस्ट पर अधिकतम स्विंग व्यास

1700 मिमी

वर्कपीस की अधिकतम लंबाई

8000 मिमी

मशीन गाइडवे की चौड़ाई

1100 मिमी

मशीन चक और टेलस्टॉक केंद्र के बीच अधिकतम लोड-असर

16t

हैडस्टॉक

धुरी सामने असर का भीतरी व्यास

240 मिमी

धुरी बोर का व्यास

130mm

स्पिंडल बोर का फ्रंट टेपर

मैट्रिक 140 #

आगे की ओर घूमते समय स्पिंडल गति

21kinds

पीछे की ओर घूमते समय स्पिंडल गति

12kinds

स्पिंडल स्पीड रेंज प्रति मिनट

फॉरवर्ड (गति सीमा: 200 आर / मिनट)

3.15-315r / मिनट

बैकवर्ड (गति सीमा: 200 आर / मिनट)

3.5-290r / मिनट

मुख्य मोटर शक्ति

30kW

4-जबड़ा स्वतंत्र भारी चक

φ1600mm

फ़ीड बॉक्स

स्पिंडल अनुदैर्ध्य और अनुप्रस्थ फ़ीड प्रकार

टूल पोस्ट की हर क्रांति

56kinds

स्पिंडल फीड में टूल पोस्ट की हर क्रांति होती है

अनुदैर्ध्य

0.1-12mm

अनुप्रस्थ (अनुदैर्ध्य का आधा)

0.05-6mm

केंद्र टूल पोस्ट (अनुदैर्ध्य का चौथाई)

0.025-3mm

मीट्रिक थ्रेड प्रकार

44kinds

मीट्रिक थ्रेड्स पिच रेंज

1-120mm

इंच धागे के प्रकार

31kinds

इंच के धागे दांत प्रति इंच तक होते हैं

28-3 / 8tpi

मॉड्यूल धागे के प्रकार

45kinds

मॉड्यूल धागे की मॉड्यूल रेंज

0.5-60mm

पिच धागे के प्रकार

25kinds

पिच धागे रेंज

1-56DP

उपकरण स्तंभ

धुरी केंद्र से कटर स्थापना सतह तक ऊर्ध्वाधर दूरी

48mm

कटर अनुभाग

45mm × 45mm

टूल पोस्ट का स्विंग कोण

90 ° ±

अधिकतम अनुप्रस्थ स्लाइड की यात्रा

750mm

सेंटर टूल पोस्ट की अधिकतम यात्रा

400mm

ऊपरी टूल पोस्ट की यात्रा

180mm

ऊपरी, मध्यम और निचले टूल पोस्ट की फ़ीड

डायल की एक ग्रिड की हर क्रांति

0.05 मिमी

टूल पोस्ट की तीव्र गति

अनुदैर्ध्य

3740mm / मिनट

आड़ा

1870mm / मिनट

Tailstock

केंद्र आस्तीन व्यास

260mm

केंद्र आस्तीन की अधिकतम यात्रा

300 मिमी

केंद्र आस्तीन का टेपर

मैट्रिक 80

टेलस्टॉक की मोटर चालित गति

1000 मिमी / मिनट

स्नेहन और नियंत्रण पंप

आदर्श

सीबी-B10

अधिकतम प्रवाह

10 एल / मिनट

काम का दबाव

2.5MPa

क्रांति की गति

1500r / मिनट
